海綿鋯經熔煉后的鑄錠組織力學性能差，因此鑄錠必須通過鍛造變形和熱處理，使其產生塑性變形，從而獲 得理想的組織形態(tài)，改善組織性能。鋯及鋯合金的可鍛性和加工塑性好。鋯及鋯合金的鍛造工藝流程圖。

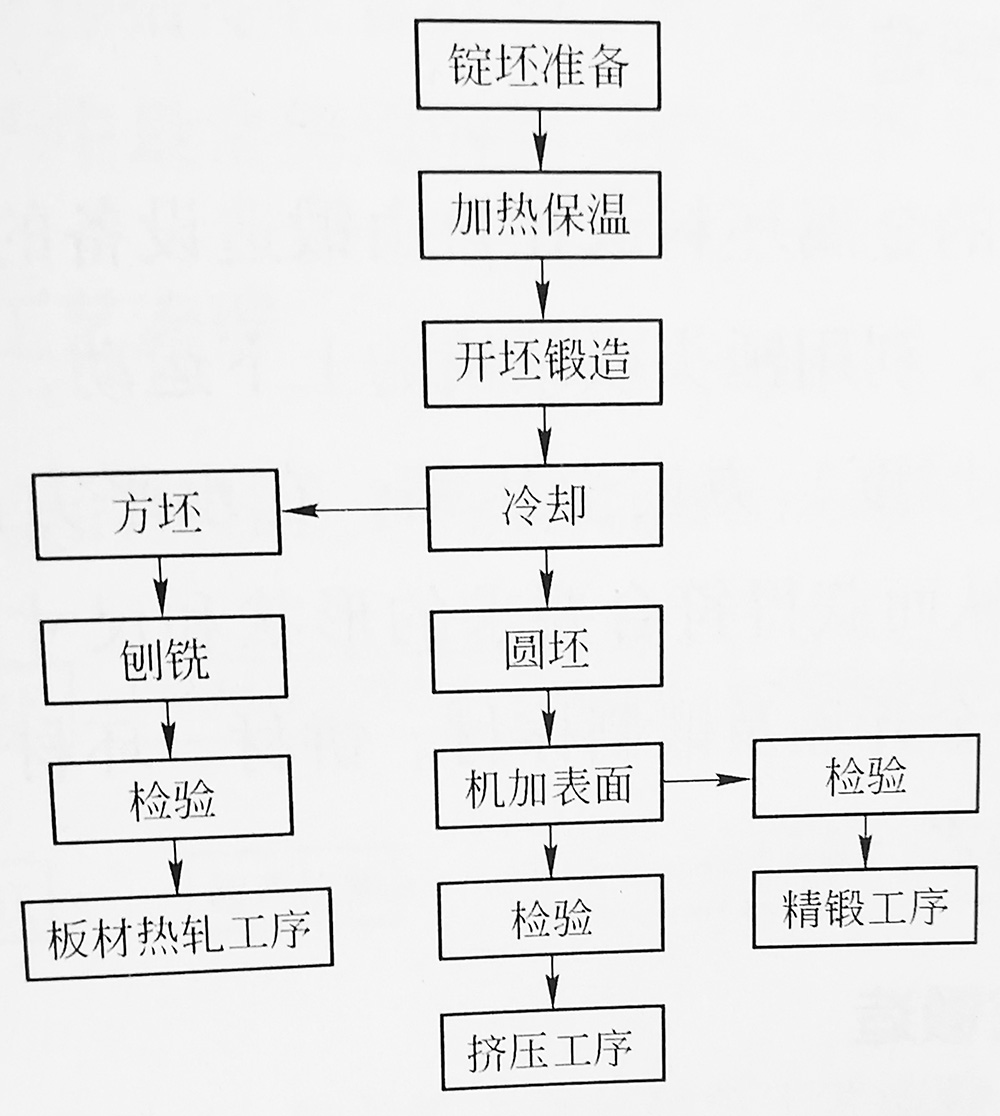

鋯及鋯合金的鍛造工藝流程

 1、鍛造的工藝參數(shù)和設備

在工業(yè)生產中廣泛應用的鋯及鋯合金鍛造是一種間接加熱的中溫（600~1150℃）和高溫（1150℃以上）箱式 電爐。鋯及鋯合金鑄錠一般采用加熱和保溫兩段式加熱，即在鍛造溫度下裝爐，坯料表面溫度達到工藝要求 的溫度后保溫。在電路中加入鋯及鋯合金的工藝參數(shù)列于表中。鍛造開始溫度一般是950~1000℃，第一次終 鍛溫度不能低于700℃，以后終鍛溫度可以適當降低。

相關鏈接
